50w單組輸出電源短路、過負載、過電壓保護國際交流輸入
發布時間：16-02-22 10:11 作者：admin
| ■ 產品說明 |
高可靠開關電源機型, 可承受5G震動與70°C高工作環溫,全機使用105°C高壽命電解電容,可承受300VAC突波輸入達5秒,適合使用于較嚴苛的工作環境,。
| ■ 主要特點 |
| 全球通用全范圍交流輸入電壓 |
| 空載損耗<0.5W |
| 所有電容均為105℃長壽命電容 |
| 有短路保護/過載保護/過電壓保護 |
| 國際安規認證:UL/TUV/CB/CE |
|
深圳明緯電源股份有限公司 全國免費電話: 4006-456-333 |
| 滿足EMS EN50082-2/EN61000-6-2重工業標準 |
| 承受5秒鐘300VAC高壓輸入不損壞 |
| 工作環境溫度高達70℃ |
| 可耐5G震動 |
| 小尺寸、高功率密度 |
| LED指示工作狀態 |
| 高效、長壽命、高可靠 |
| 自然通風冷卻 |
| 100%滿載老化測試 |
| 可用于各種極端環境應用 |
| 采用無鉛制程,符合環保RoHS要求 |
|
臺灣明緯開關電源中國銷售處
|

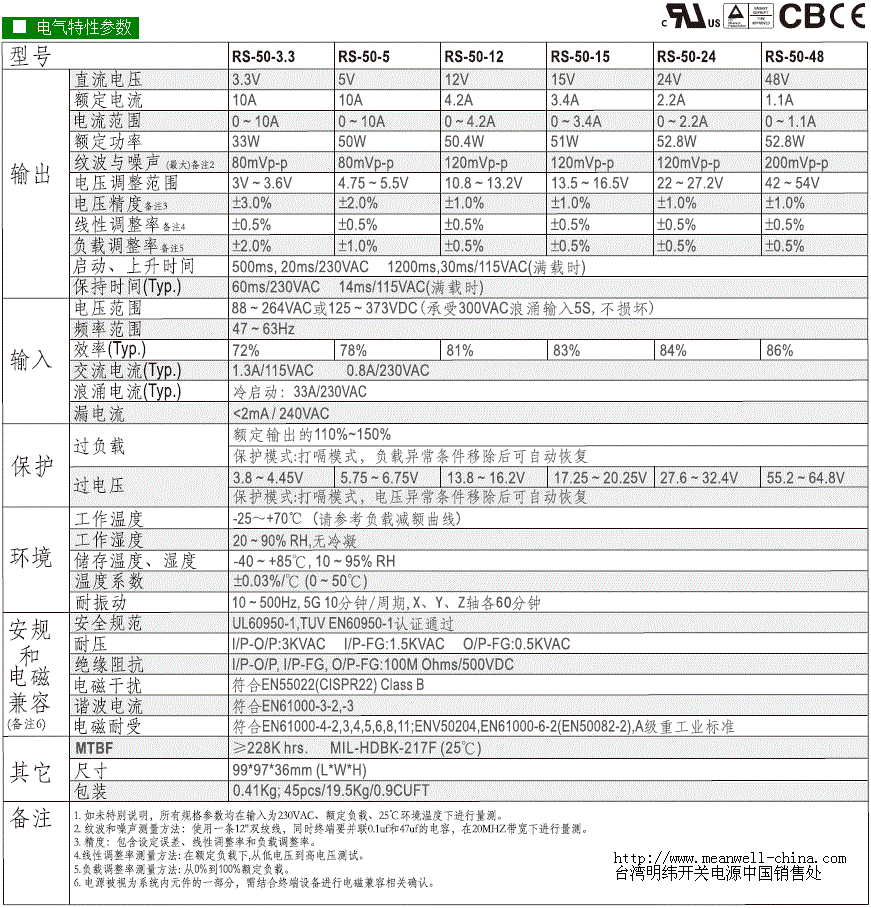

| ■ 主要參數 |
| 直流輸出范圍 | 24V, 0～2.2A |
| 輸出電壓精度 | ±1% |
| 紋波 | 120mV |
| 效率 | 84% |
| 輸入電壓范圍 | 85～264VAC/120～370VDC(承受5秒鐘300VAC高壓輸入不損壞) |
| 輸入浪涌電流 | 冷啟動, 230V時為36A |
| 電壓調整范圍 | 額定輸出電壓的±10% |
| 過載保護 | 過電流點在110%～150%,自動偵測自動復原 |
| 過電壓保護 | 額定輸出電壓的115%～135%時關斷,自動偵測自動復原 |
| 啟動上升保持時間 | 230VAC滿載時500ms,30ms,60ms |
| 企業QQ號 | 8000-55535 |
| 絕緣特性 | 輸入端與輸出端間:3KVac,輸入端與外殼間:1.5KVac,輸出端與外殼間:0.5KVac,1分鐘 |

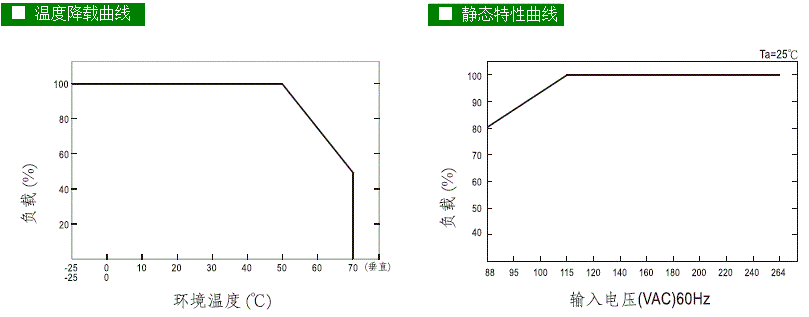

| 工作溫度 | -20～+70℃(參考溫度降載曲線) |
| 抗震動性 | 10～500Hz,5G 10分鐘/周期,XYZ各軸各60分鐘 |
| 安規認證 | 通過UL1012， TUV UL60950-1認證 |
| 電磁兼容標準 | 發射:EN55022(CISPR22) class B 諧波:EN61000-3-2,-3 |
| 電磁兼容標準 | 抗干擾: EN61000-4-2,3,4,5,6,8,11,EN61000-6-2(EN50082-2),A級重工業標準 |
| 平均無故障時間 | ≥22.8萬小時,MIL-HDBK-217F(25℃) |
| 接線方式 | 5P/9.5mm端子排 |

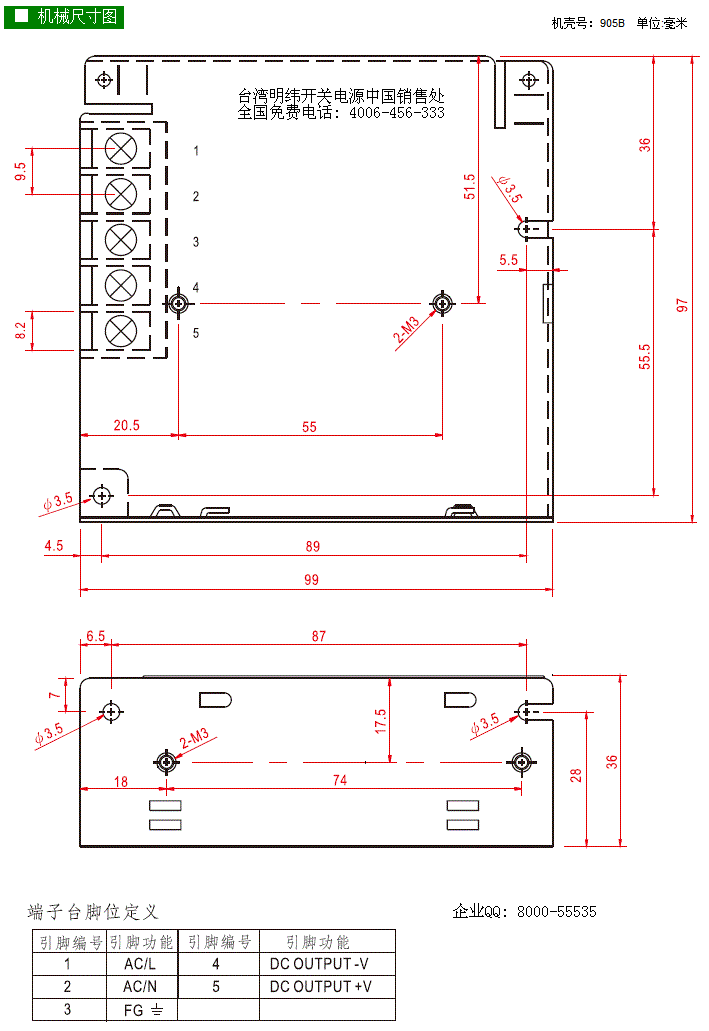

| 外形尺寸 | 99×97×36mm (長×寬×高) |
| 機殼號 | 905B |
| 重量及包裝 | 0.41公斤/只；每箱45只/19.5公斤/0.0255立方米 |
